Altium Designer Tutorial

, , 1 Comment

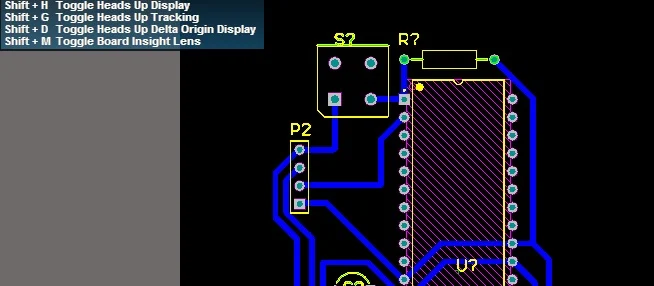

PCB Layout

การออกแบบลายวงจร ทำ PCB แล้วไปกัดแผ่นปรินซ์เป็นลายวงจร ไม่ว่าจะกัดเองหรือสั่งกัด ยังไงเราต้องเป็นคนออกแบบ แต่เนื่องจากเราไม่ได้ใช้มันเป็นประจำ ไม่ได้ใช่บ่อยมากนัก จะใช้ทีไรต้องกลับมาเปิดดู Tutorial ทบทวนทุกทีไป ทำ Bookmark ไว้ใน Delicious แล้ว

วันนี้เลยเอาลงบล็อกดีกว่า เผื่อมีประโยชน์กับคนอื่นด้วย ที่จริงสำหรับใครที่ยังไม่เคยเขียน ดูแค่คลิปสองอันนี้ ก็ทำได้แล้ว ไม่ได้ยากเกินความสามารถ ส่วนการสั่งปรินซ์ให้เป็น negative ก็ไม่มีอะไรมาก แต่คนส่วนใหญ่ก็มักมีปัญหากับมัน ว่างๆค่อยมาบันทึกไว้แล้วกัน วันนี้เอาการออกแบบไปดูก่อน

Altium Designer Tutorial: Schematic capture and PCB layout (1of2)

Altium Designer Tutorial: Schematic capture and PCB layout (2of2)

สรุปโดยรวมคือ “ความรู้หาได้ในอินเทอร์เน็ต”
